金剛石切割片的焊縫檢測係統軟件設計

  金剛石切割片焊(han)縫(feng)檢(jian)測(ce)係(xi)統(tong)是(shi)整(zheng)檢(jian)測(ce)係(xi)統(tong)的(de)核(he)心(xin)部(bu)分(fen)，也(ye)是(shi)本(ben)次(ci)設(she)計(ji)的(de)主(zhu)體(ti)部(bu)分(fen)。主(zhu)要(yao)分(fen)析(xi)工(gong)作(zuo)也(ye)都(dou)是(shi)基(ji)於(yu)該(gai)檢(jian)測(ce)係(xi)統(tong)對(dui)切(qie)割(ge)片(pian)焊(han)縫(feng)進(jin)行(xing)檢(jian)測(ce)評(ping)價(jia)後(hou)結(jie)果(guo)進(jin)行(xing)的(de)。

  該檢測係統是基於 LabVIEW 虛擬儀器平台進行開發的
，專門用於金剛石切割片焊縫缺陷的檢測。檢測係統根據所實現的功能不同分為不同的模塊，括信號采集模塊、數據分析模塊等。

  通過軟件包可以實現與檢測設備的通信

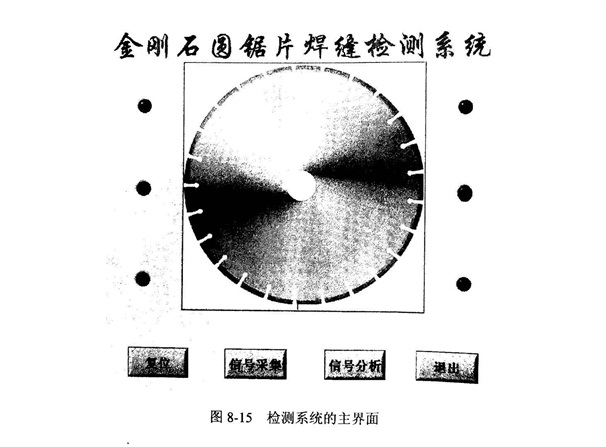

、對集信號的處理、分析等多種功能，完成對金剛石切割片焊縫缺陷的檢測工作，實對其缺陷的評價。下圖分別為該檢測係統的主界麵及程序框圖。

  主界麵相當於整個係統的一個菜單
，上麵羅列了係統中包含的各個程序模塊每一個按鈕都對應這~個子模塊的鏈接入口，單擊相應的按鈕，就會彈出該模的運行程序。這就是金剛石切割片焊縫檢測係統的軟件設計。
