金剛石鋸片切割石材的切削力試驗動態分析

  切削力試驗測量是在K5232C型數控立式升降台銑床上進行的
，選用定製直徑為148m金剛石鋸片

，石材種類選用具有中等硬度的花崗岩
，測力裝置用定製的八角環測力儀，放大器選用 YJD-1型電阻應變儀，電壓信號的采集通PCL8 12PG 采集卡進行數據采集，數據成像采用VC編製的程序並進行數據處並保存。

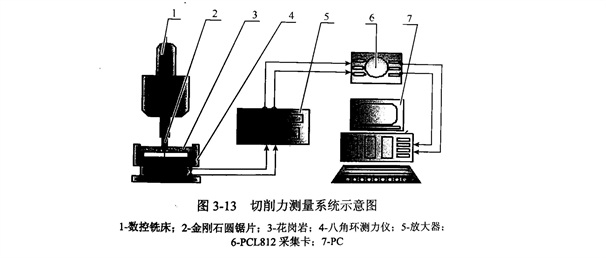

  圖3-13為金剛石鋸片切削石材時切削力的測量係統示意圖。切削加工前
，先將信號調零，在加工石材過程切削力的作用下使測力儀4上的應變片變形
，電阻變化生成信號
，通過放大#器5進行數據放大後傳輸到采集卡6中，在 PC7 中成像並保存數據。

  金剛石鋸片在加工花崗岩等硬脆材料時，影響幹切片受力的因素很多，其中包括鋸片本身的製造工藝及物理力學性能
、被加工件的成分及物理力學性能 、力工工藝參數
、冷卻條件等諸多因素。本試驗主要測量鋸片在切割石材過程中切力的情況，主要加工參數包括鋸切深度
、進給速度與主軸轉速三個主要因素。

  qiexuelishiyanzaiceliangqianyaojinxingtiaolinggongzuo，jiangshukongjichuangkaiqi，youyujichuangzishendezhendongyudianxinhaodeganraobunengwanquanpingbi，huiduiqiexuelideceliangchanshengyidingdeganrao

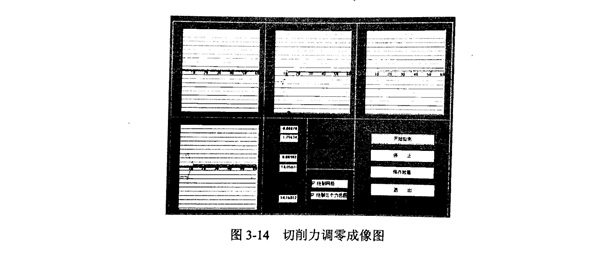

，yincicekaishiqian, 必須進行調零工作，通過YJD-1型電阻應變儀分別對Fx和Fy 進行調零。圖3-14為切削力調零成像圖，其中Fx為調零後成像圖，與水平軸重合
，Fy 前端波動信號，調零後為後半段，合力F∑ 為Fx和Fy的合力圖。

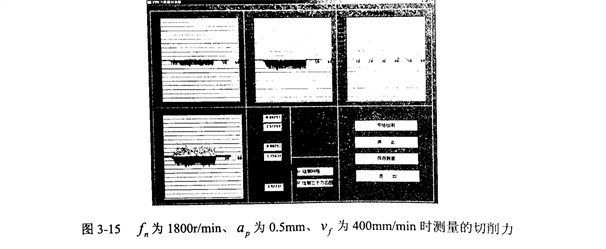

  進行校零後，利用測力儀進行金剛石鋸片切割花崗岩切削力的測量，設置主軸轉速fn為 1800r/min、鋸切深度ap 為 0.5mm、 進給速度vf 為400mm/min 時其測量得的切削力Fx 、Fy和合力F∑的圖像如圖3-15所示。

  通過多次測量在不同主軸轉速、進給速度和切割深度條件下，對金剛石鋸片切割花崗岩進行切削力測量，應用 MATLAB 線性回歸的方法總結出幹切片受公式為

  運用上述公式可以求解任意切削參數條件下的水平切削力Fx和垂直切削力Fy ，進而為金剛石鋸片有限元模擬提供有力的試驗依據。
