金剛石鋸片采樣參數設置試驗具體分析

  對金剛石鋸片采樣進行參數設置，主要是為了進行臨界轉速和轉速梯度參數設置。

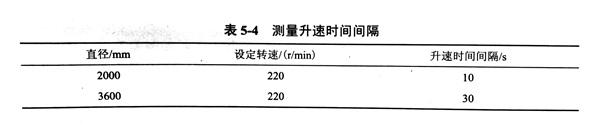

  表5-4所示為兩種不同型號的金剛石鋸片轉速值從0r/min升到220r/min過程中的升速時間間隔。

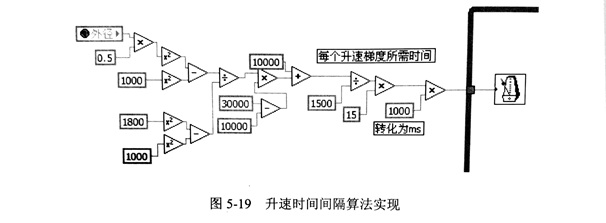

  將以上參數作為已知量，代入式 R4=Kt-t0+R04可求得斜率值K, 由式 R4=Kt-t0+R04 可求得意直徑的鋸片達到某一穩定轉速所需時間。通過 LabVIEW 程序實現方式如圖 5-19所示。

  其中，待測金剛石鋸片的直徑變量類型設置為全局變量，在“參數設置”階段輸入待測鋸片直徑時，係統通過該模塊即可讀取外徑值參與計算升速時間間隔，從而使變頻器控製電機在該既定時問間隔後升速

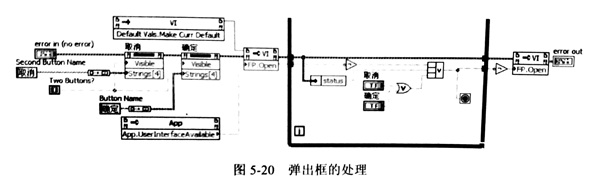

  通過屬性節點和調用節點實現彈出框和操作主麵板的切換，當用戶操作“參數設置”選項時自動彈出參數設置框，用戶設置完成並確定即可實現參數鍵入戶人機界麵。其功能實現程序代碼如圖 5-20所示。

  最終

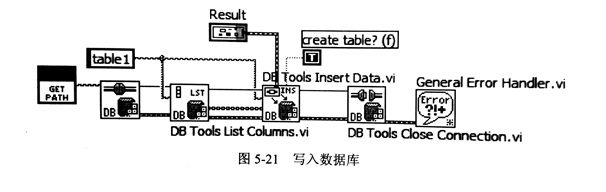

，設置完成的參數組合成簇的形式，這樣便於對數據統一管理、傳輸和存儲。在此，利用數據庫連接工具包Database Connectivity Toolkit 2011中的函數編程將簇中的數據按存入次序讀取並存入數據表，如圖5-21所示。

  為了便於用戶對曆史數據的查詢，作名在此采用同樣的方法實現了數鋸庫中相應字段的讀取， 然後按次序列入麵板相應的數據表格中，為後序的曆史數據查詢奠定基礎。其數據操作的程序框圖如圖5-22 所示
，數據表顯示的用戶界麵如圖5-23所示。

  該gai表biao顯xian示shi了le被bei測ce的de金jin剛gang石shi鋸ju片pian的de基ji本ben信xin息xi，方fang便bian用yong戶hu對dui曆li史shi數shu據ju的de查zha詢xun。同tong時shi，獲huo得de權quan限xian的de用yong戶hu可ke以yi對dui數shu據ju庫ku曆li史shi數shu據ju進jin行xing刪shan減jian，以yi減jian少shao列lie表biao框kuang中zhong的de鋸ju片pian的de信xin息xi條tiao數shu，從cong而er進jin一yi步bu提ti高gao檢jian索suo效xiao率lv。

  以上內容就是對金剛石鋸片的采樣參數設置進行的試驗分析。
