金剛石鋸片結構參數怎麼看､槽型有哪幾種

  盡管金剛石鋸片種類多樣､但它是石材加工行業中使用最多的切割工具､其直徑規格為105～5000mm､共17種。

  其中､直徑為1000mm以上的金剛石鋸片主要用於切割荒料大板材。

  直徑為600～900mm的鋸片主要加工較厚的材料。

  直徑為350-500mm的鋸片主要用於加工半成品板材､350mm以下的一般用來加工成品石材。

  金剛石鋸片結構及參數：

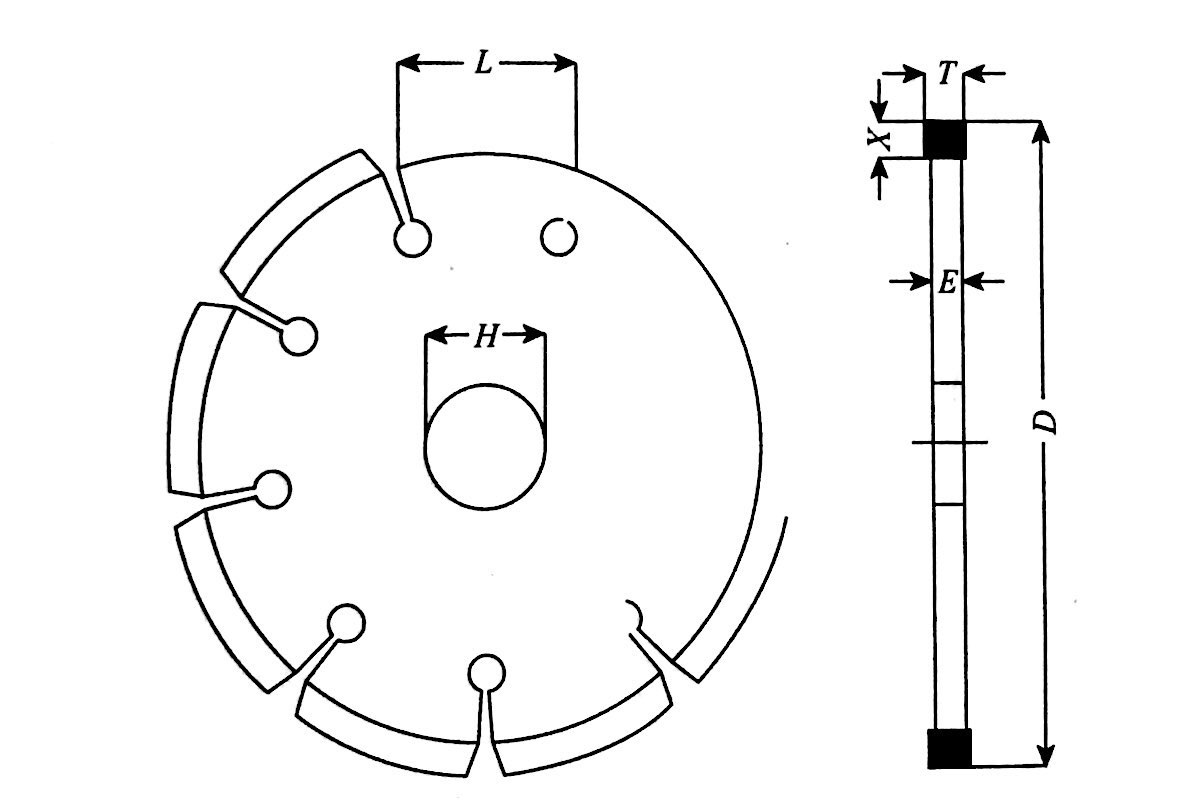

  早期的金剛石鋸片一般為整體式結構､即基體與刀頭是二體式的､如圖1-3所示､鋸片的基體鑲嵌上金剛石顆粒､在法蘭盤帶動下加工脆性材料。

  H-金剛石鋸片的內徑､L-節塊的長度､X-基體上鑲嵌金剛石顆粒節塊的高度､D-金剛石鋸片直徑､T-金剛石鋸片厚度､E-基體的厚度

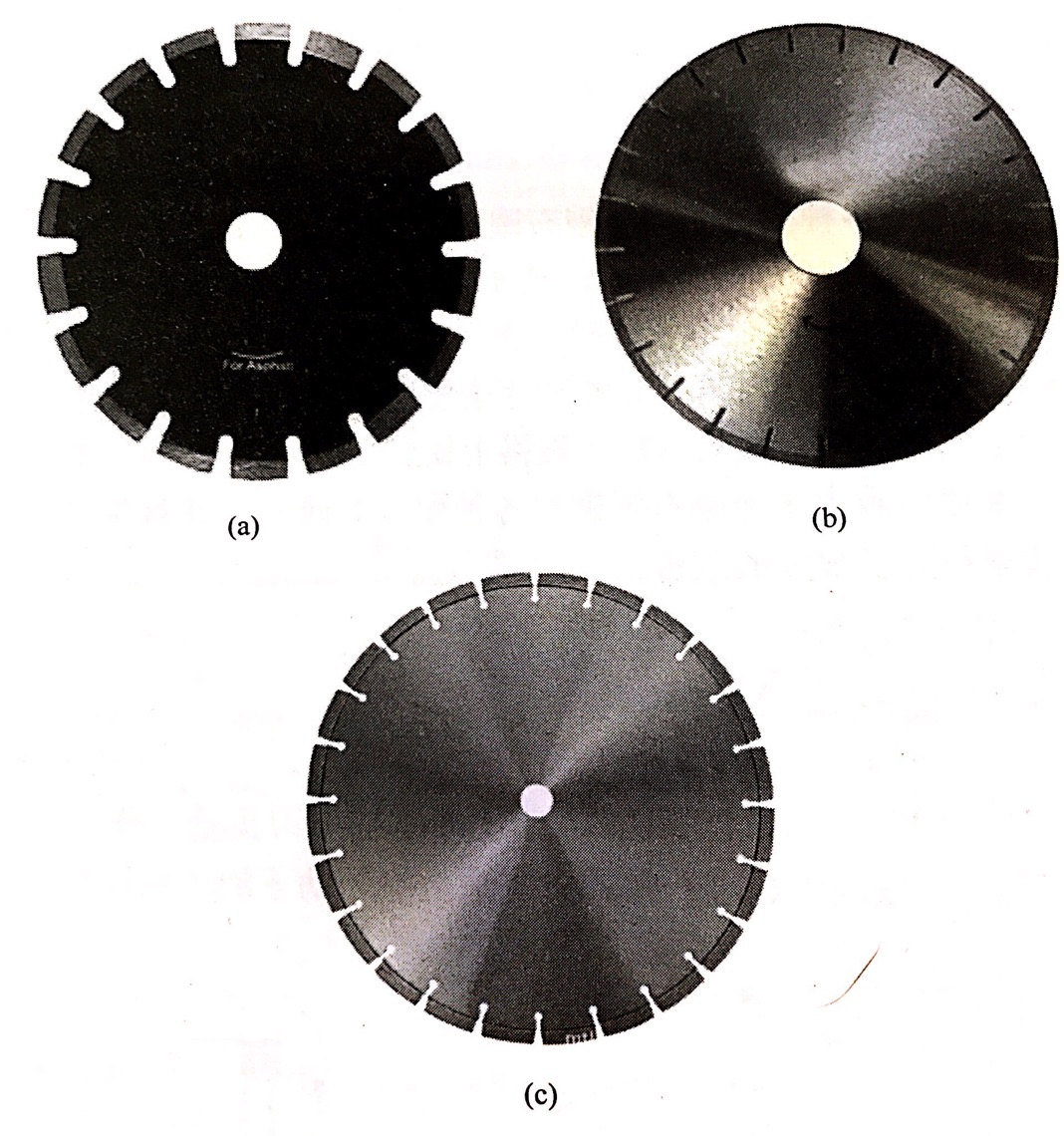

  確定鋸片的外徑､外徑確定下來後､其他各個參數也就確定了。金剛石鋸片開槽有三種形式寬水槽(圖1-4(a))､窄水槽(圖1-4(b))､鑰匙孔槽(圖1-4(c))。（本文摘自 金剛石圓鋸片技術 趙民）
