金剛石切割片的基體要具有一定的高屈服強度一高彈性極限及高抗拉強度

  金剛石切割片的基體要具有一定的高屈服強度一高彈性極限及高抗拉強度。

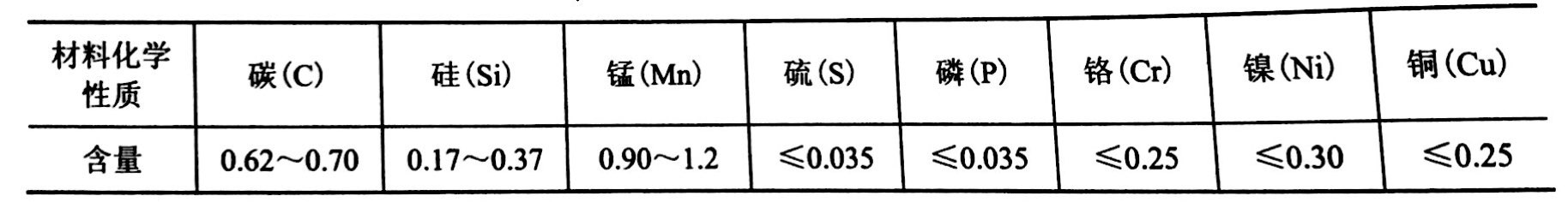

  相較於其他材料､65Mn鋼具有較高的硬度､淬透性好一脫碳傾向少､價格低廉等優點､因此65Mn鋼是金剛石切割片基體材料的常用材料·

  但65Mn鋼的缺點是焊接性能乙為了克服這二缺點､科研人員通過。淬火十中溫回火。熱處理的方法研製出了50Mn2V鋼､75Crl鋼等基體材料。

  而50Mn2V鋼和75Cr1鋼相對於65Mn鋼､減少了碳化)的含量､增加了錳(Mn)和鉻(Cr)的含量，這些都有助於改善鋼的各項力學性能，延長鋸片壽命。並且在50Mn2V鋼中増加了0.08%～0.16%的釩､改善了基體材料的淬火性能。

  現在很多廠家開發出新型金剛石切割片基體材料､主要有如下幾種。

  (1)聚合物基複合材料基體，該基體包括聚合物填充材料和增強纖維材料，聚合物填充材料填充在增強纖維材料之間。

  (2)高速鋼金剛石切割片基體，是一種含多量碳(C)、鎢(w)、鉬(Mo)、鉻(Cr)、釩(V)等元素的合金鋼
，高速鋼毛坯料，經過切割、鍛打
、退火
、半成品


、淬火、開齒等生產工藝後具有高熱硬性。

  (3)30CrMo鋼､28CrMo鋼基體，具有較高的強度和韌性的金剛石切割片基體､鋼的熱強度性也較好､在500℃以下具有足夠的高溫強度､但550℃時其強度顯著下降。
