建立瓷磚切割片轉向為正轉與反轉來分析瓷磚對它的作用力

  瓷磚對瓷磚切割片的作用力實際上是沿著切削接觸弧區域分布的。

  為了研究方便､將作用力的合力簡化合成一對力､分解為水平力Fx和垂直力F､或分解為切向力F和法向力Fn。

  為了能夠全麵研究瓷磚切割片受力問題､分別建立了切割片轉向為正轉與反轉､進給方向正向與反向時的受力簡圖。

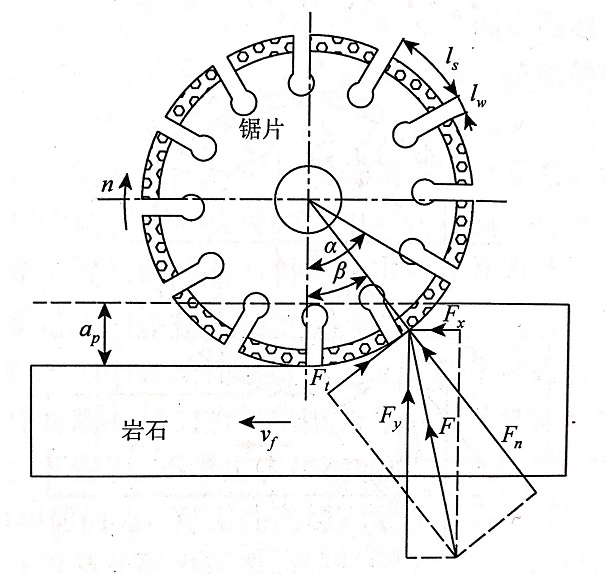

  假設合力作用點方向與y軸方向夾角為B､縱向切深度為ap､建立主軸轉速為反轉(逆時針轉動)，進給方向為正向的切割片受力分析。根據它們之間的幾何關係可推導出如下相關理論公式：

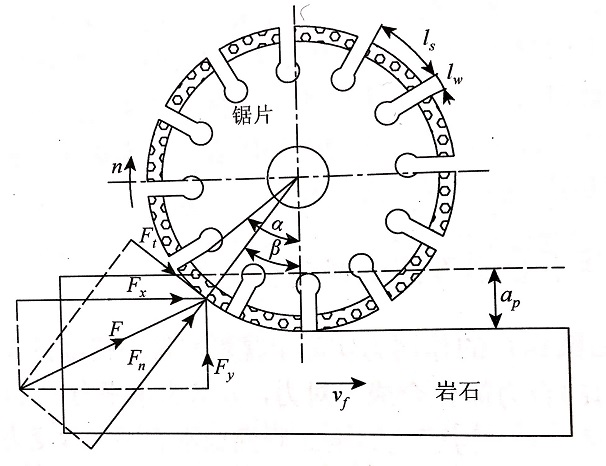

  當主軸轉速為正轉(順時針轉動)､進給方向為正向時､僅改變了瓷磚切割片的主軸轉速的方向､並建立切割片受力分析。根據它們之間的幾何關係可推導出如下理論公式：

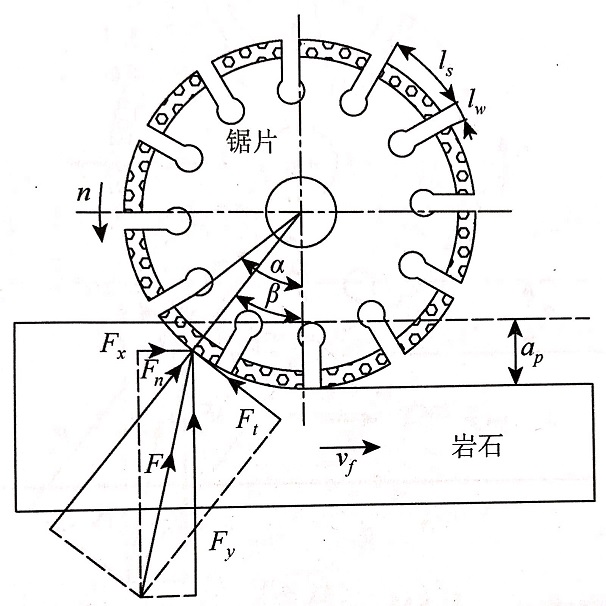

  當主軸轉速為正轉､進給方向為反向時､同時改變了瓷磚的橫向進給方向和金剛石切割片的旋轉方向､並建立瓷磚切割片受力分析。根據它們之間的幾何關係可推導出如下理論公式：

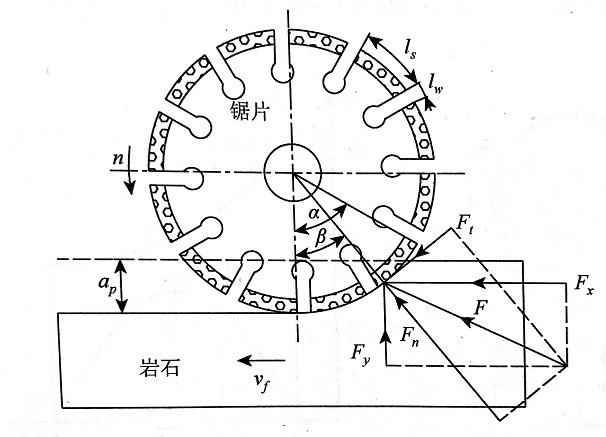

  由幾組公式看形式大致相同､當主軸轉速為反轉､進給方向也為反向時，僅改變了瓷磚的橫向進給方向､根據它們之間的幾何關係可直接寫出如下理論公式：
